Приборы учета газа

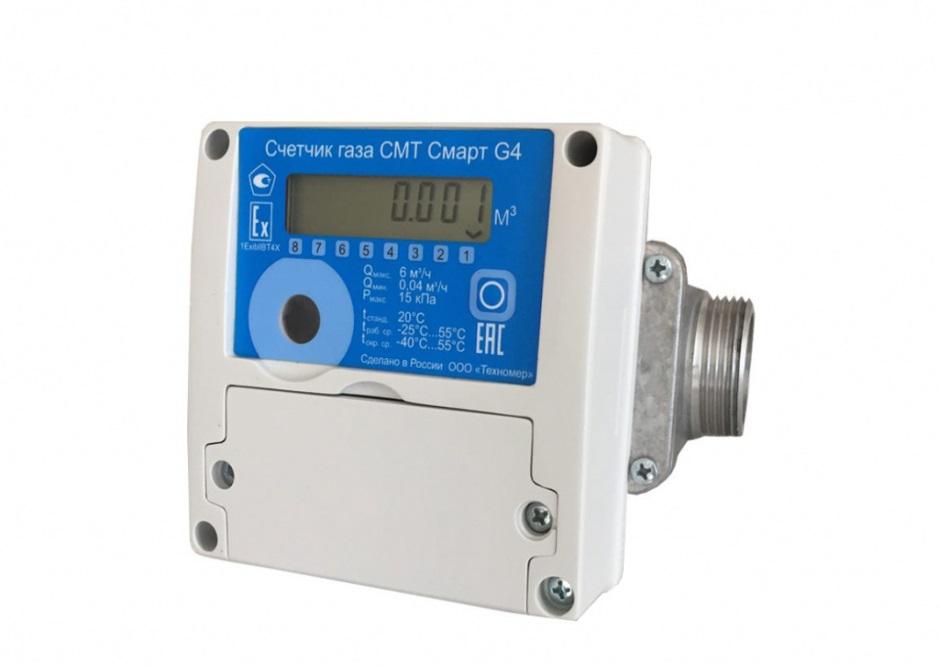

Микротермальный счетчик газа СМТ-Смарт G4\G6\G10

Производитель

ООО «Техномер» Россия, г. Арзамас

Технические характеристики

Диапазон измеряемых расходов в зависимости от типоразмера счетчика:
G4 – от 0,04 м3/ч до 6 м3/ч 1:160;
G6 – от 0,06 м3/ч до 10 м3/ч 1:160;
G10 — от 0,01 м3/ч до 16 м3/ч 1:160
Измеряемая среда: природный газ по ГОСТ 5542–2014
Измерение стандартного объема: tст=20⁰С, Pст= 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, % ± 3 от Qмин до 0,1Q ном; ± 1,5 от 0,1Qном до Qмакс
Дополнительная погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С на каждые 10 ⁰С отклонения от границы диапазона ±0,4%
Потеря давления ΔP при Qмакс, Па: G4/G6/ G10 120/200 /250
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более 15
Температура окружающей среды, ⁰С от -40 до + 55
Температура рабочей среды, ⁰С от -25 до + 55
Степень защиты от воздействия окружающей среды ip65
Габаритные и присоединительные размеры счетчика СМТ-Смарт, мм: G4/G6 l=175, b=120, h=110, d=G1 ¼; G10 l=225, b=120, h=130, d=G1 3/4

Функции и преимущества

Измерение объема газа, приведенного к стандартным условиям
Прямой метод измерения
Надежная защита от внешних несанкционированных воздействий, искажающих результаты измерений
Система диагностики работоспособности счетчика
Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа
Передача данных по каналам GPRSoverTCP, LoRaWAN, оптическому каналу
Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа
Автономная работы счетчика не менее 10 лет
Надежность ввиду отсутствия движущихся механических частей
Быстрота монтажа (не требуется газосварочных работ)

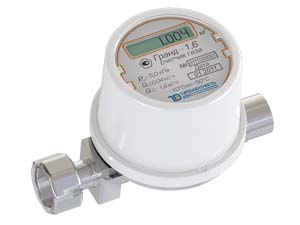

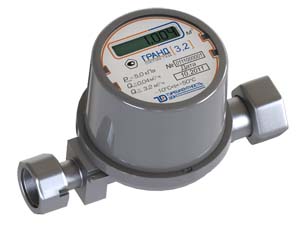

Счетчик газа Гранд - 1,6

производитель ООО «НПО Турбулентность-Дон», Россия

Область применения: 4-х конфорочная плита с духовкой.

Варианты исполнения

изготовление с температурной коррекцией;
широкий ассортимент цвета корпуса счетчиков.

Преимущества

монтаж счетчика производится как в горизонтальном, так и в вертикальном положении
(поворот аналогово-цифрового блока на 350 градусов);
надежность ввиду отсутствия движущихся механических частей;
быстрота монтажа (не требуется газосварочных работ);
наличие импульсного выхода;
минимальные габаритные размеры;
гарантия 12 лет.

Счетчик газа Гранд - 3,2
производитель ООО «НПО Турбулентность-Дон», Россия

Область применения:
одна или более единиц газопотребляющего оборудования с суммарным максимальным часовым расходом газа до 3,2 м3/час.

Варианты исполнения

изготовление с температурной коррекцией;
широкий ассортимент цвета корпуса счетчиков.

Преимущества
• монтаж счетчика производится как в горизонтальном, так и в вертикальном положении
(поворот аналогово-цифрового блока на 350 градусов);
• надежность ввиду отсутствия движущихся механических частей;
• быстрота монтажа (не требуется газосварочных работ);
• наличие импульсного выхода;
• минимальные габаритные размеры;
• гарантия 12 лет.

Cчетчик газа NPM G4
производитель ЗАО «Газдевайс», Россия

Бытовой счетчик газа мембранного типа NPM (НПМ) G4 используется для учета расхода газа (сжиженный, природный, крекинг-газ, углеводородный газовый состав и других неагрессивных газов) в ЖКХ и быту. По потоку газа разделяют модели правосторонние (подача справа-налево) и, соответственно, левосторонние.
Принцип счетчика NPM G4 позволяет довольно точно подсчитывать количество израсходованного газа, порог чувствительности моделей – 0,0032–0,008 м3/ч.

Ключевые особенности газового счетчика G4

стабильность измерений в течение всего срока эксплуатации;
качественное антикоррозионное покрытие;
устойчивость к перепадам давления в газопроводе;
невысокая масса (не более 1,8 кг);
блокиратор обратного хода;
возможность комплектования адаптером, фильтр-сеткой и датчиком импульсов.
Высокий показатель межпроверочного интервала
При соблюдении потребителем технических условий эксплуатации, требований по хранению и монтажу производитель гарантируют долгое и эффективное функционирование данного прибора в течение срока службы – 20 лет
Гарантия на счетчик газа NPM G4 составляет 36 месяцев

Счетчик газа СГМН-1-G6 ( 200 мм ) левый и правый

производитель УП "ММЗ им С.И. Вавилова", Белоруссия

Назначение: счетчик газа СГМН-1 типа G6 предназначен для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Основная область применения счетчиков - жилищно-коммунальное хозяйство
Укомплектован переходниками 1 или 3/4.

Исполнение: левое и правое

Технические характеристики счетчика газа СГМН-1:

Номинальный расход: 6
Максимальный расход: 10
Минимальный расход: 0,06
Относительная погрешность при расходе
- От Q ном. до 0,1 Q макс.% не более +/- 3
- Свыше 0,1 Q ном. до Q макс. % не более +/- 1,5
Максимальное рабочее давление: 50 кПа
Температура окружаещей среды: -40...+50
Масса: 3,8 кг
Межповерочный интервал: 8лет
Межосевое растояние: 200 мм
Габаритные размеры: 306х165х223мм
Диаметр условного прохода 32 мм

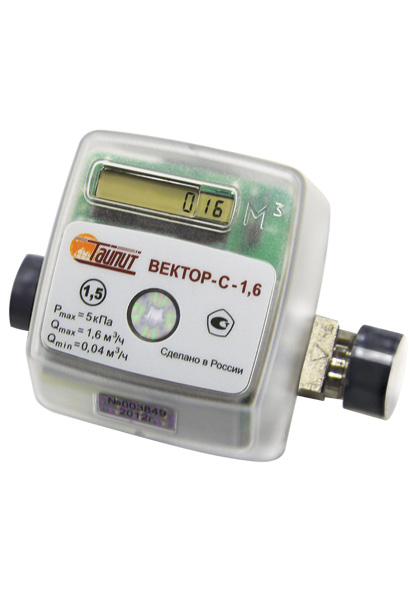

Вектор-С-1,6

Производитель ООО «ДЦ ТАЙПИТ», Россия

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Имеется модификация счетчика с приведением к нормальным условиям по температуре при учете потребления газа индивидуальными потребителями. Предусмотрена возможность учета давления газа путем ввода постоянного коэффициента при изготовлении счетчика.

ПРИНЦИП ДЕЙСТВИЯ
Принцип действия струйного газового счетчика основан на измерении частоты колебания струи газа, проходящей через струйный генератор. Поток газа проходит через каналы струйных элементов, вызывая акустические колебания, которые воспринимаются пьезодатчиком и преобразуются в электрический частотный сигнал. В электронном модуле прибора производится подсчет периодов частотного сигнала и преобразование их в объем газа, прошедшнего через счетчик, который отображается в виде увеличения текущего значения объема на ЖКИ счетчика.

ПРЕИМУЩЕСТВА

небольшие габариты в 2-3 раза меньше чем у распространенных диафрагменных счетчиков
небольшой вес
не требуется подключение к электросети, питание осуществляется от встроенной литиевой батареи со сроком службы не менее 10 лет
отсутствие подвижных деталей обеспечивает стабильность метрологических параметров в течение всего срока службы
установка счетчика в газопровод осуществляется без применения сварки при помощи специального тройника, что позволяет оперативно выполнять монтаж и демонтаж
не имеет мировых аналогов
прибор может работать как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета энергоресурсов (АИИСКУЭ).

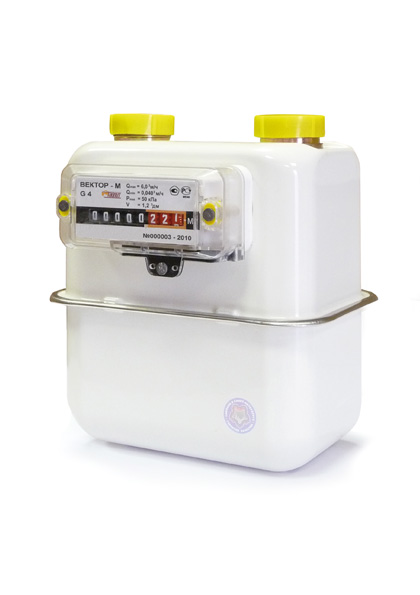

ВЕКТОР – М G4

Производитель ООО «ДЦ ТАЙПИТ», Россия

Бытовые диафрагменные счетчики газа ВЕКТОР предназначены для измерения потребления природного газа, газообразных пропана, бутана или их смесей и других неагрессивных газов. Счетчики могут применяться как средство коммерческого учета газа в коммунально-бытовом секторе, а также в различных технологических процессах.
Прибор может работать в составе системы АСКУЭ.

Типоразмер счетчика	G4
Номинальный расход – Qn (м3/ч)	4,0
Циклический объём (дм3)	1,2
Максимальный расход - Qmax (м3/ч)	6,0
Минимальный расход - Qmin (м3/ч)	0,040
Максимальное рабочее давление – Pmax (кПа)	50
Пределы допускаемой относительной погрешности в диа-пазоне расходов, (%): Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax	± 3 ± 1,5
Максимальное значение сумматора (м3)	99999,999 (99999,9999*)
Диапазон температур окружающей среды, (°С)	-40....+55
Средний срок службы, не менее (лет)	25
Масса (кг), не более	2,0
Габаритные и присоединительные размеры (мм), не более:
длина	165
ширина	195
высота	220
расстояние между осями патрубков	110
резьба патрубков, дюйм	G1 1/4 " (G 3/4"- для счетчиков G1,6; G2,5; G4 по специальному заказу)
Направление потока газа: стандартное исполнение – слева – направо, по заказу – справа - налево

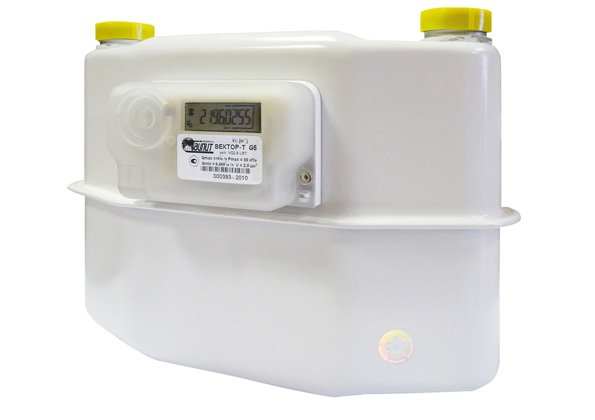

ВЕКТОР - Т G6

Производитель ООО «ДЦ ТАЙПИТ», Россия
Бытовые диафрагменные счетчики газа ВЕКТОР предназначены для измерения потребления природного газа, газообразных пропана, бутана или их смесей и других неагрессивных газов. Счетчики могут применяться как средство коммерческого учета газа в коммунально-бытовом секторе, а также в различных технологических процессах.
Приборы могут работать как автономно, так и в составе информационно-измерительных систем АИИСКУЭ.

Типоразмер счетчика	G6
Номинальный расход – Qn (м3/ч)	6,0
Циклический объём (дм3)	2,0
Максимальный расход - Qmax (м3/ч)	10,0
Минимальный расход - Qmin (м3/ч)	0,060
Максимальное рабочее давление – Pmax (кПа)	50
Пределы допускаемой относительной погрешности в диа-пазоне расходов, (%): Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax	± 3 ± 1,5
Максимальное значение сумматора (м3)	99999,999 (99999,9999*)
Диапазон температур окружающей среды, (°С)	-40....+55
Диапазон рабочих температур газа, в котором производит-ся коррекция объема газа по температуре, (°С)	-30…+55*
Средний срок службы, не менее (лет)	25
Масса (кг), не более	3,3
Габаритные и присоединительные размеры (мм), не более:
длина	170
ширина	330
высота	250
расстояние между осями патрубков	110
резьба патрубков, дюйм	G1 1/4 " (G 3/4"- для счетчиков G1,6; G2,5; G4 по специальному заказу)
Направление потока газа: стандартное исполнение – слева – направо, по заказу – справа - налево

Для передачи информации со счетчиков Вектор-Т используется GSM-модем BGS2T/232.

счетчик газа Омега РЛ G 2.5

Изготовитель: ОАО Ямпольский приборостроительный завод, Украина, г.Ямполь

Счетчики газа Омега РЛ G2.5 бытовые роторные предназначены для измерения количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Основная область применения счетчиков - жилищно-коммунальное хозяйство.
Счетчики ОМЕГА РЛ G 2,5 поставляются с комплектом монтажных частей, паспортом и сертификатом российского образца, дающего право на применение и установку.

Основные преимущества роторных счетчиков газа ОМЕГА G 2,5 роторного (ротационного) типа:

минимальные габариты 130мм х 100мм х 92мм (один из самых компактных газовых счетчиков на рынке)
автономная функция самоочистки за счет совершенства конструкции;
продуманная конструкция и лаконичный дизайн не портит интерьер любого помещения;
проверенная электроникой надежность и безопасность при эксплуатации;
стабильные метрологические характеристики на протяжении всего срока службы;
стойкие к влажности окружающего воздуха до 98 % при температуре 25 °С
надёжно работают при изменениях плотности, давления и скорости потока газа;
невероятно просты в обращении и обслуживании;
легко и надежно монтируются в газовую систему.
сетчатый фильтр и штуцера входят в комплект счетчика
есть возможность установки дополнительного фильтра-отстойника
сварное и резьбовое соединение по одной цене

Технические параметры:

Номинальный расход: 2,5 м3/ч
Максимальный расход: 4.0 м3/ч
Минимальный расход: 0,06 м3/ч
Порог чувствительности: 0,012 м3/ч
Максимальное рабочее давление: 50 кПа
Пределы допускаемой относительной погрешности,%:
- Qmin≤Q<0,1 Qmax: ±3,0 %
- 0,1 Qmax≤Q≤Qmax: ±1,5 %
Диаметр условного прохода: 20 мм
Температура эксплуатации: -25°С ... +50°С
Срок поверки: 8 лет
Средний срок службы, не менее 20 лет
Габаритные размеры: 130х100х92 мм
Масса: 1,8 кг
Комплектация: с комплектом монтажных частей

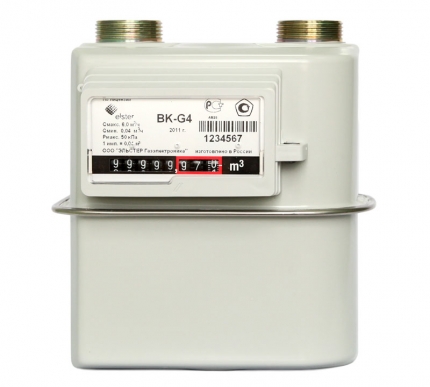

ВК-G1,6; ВК-G2,5; ВК-G4 и диафрагменные бытовые счётчики газа ВК-G1,6Т; ВК-G2,5Т; ВК-G4Т с механической температурной компенсацией, с циклическим объёмом V1,2 дм 3 с правым и левым направлениями потока газа

Изготовитель: ООО «Эльстер Газэлектроника»

Отличительные особенности:

Компактность конструкции и современный дизайн
Наличие конструктивных исполнений с правым и левым направлениями потока газа
Наличие конструктивного исполнения счётчиков с механической температурной компенсацией (ВК-G Т)
Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД)
Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
Высокая чувствительность и точность измерений
Низкие энергетические потери и малая потеря давления
Нечувствительность к загрязнениям газа
Низкий уровень шума
Высокая коррозионная стойкость применяемых для изготовления деталей материалов
Высокая надёжность и длительный срок службы

Основные характеристики:

Диапазон рабочих расходов от 0,016 м³/ч до 6 м³/ч
Погрешность измерения:

в диапазоне расходов: Q_мин. ≤ Q < 0,1Q_ном. ± 3 %;
в диапазоне расходов: 0,1Q_ном. ≤ Q ≤ Q_макс. ± 1,5 %.

Циклический объём измерительных камер V1,2 дм³
Порог чувствительности:

ВК-G1,6; ВК-G 1,6Т – 0,0032 м³/ч;
ВК-G2,5; ВК-G2,5Т – 0,005 м³/ч;
ВК-G4; ВК-G4Т – 0,008 м³/ч.

Рабочее давление газа 50 кПа
Диапазоны температуры:

рабочей среды для счётчиков ВК-G от минус 30 ^оС до плюс 50 ^оС;
рабочей среды для счётчиков ВК-G Т от минус 25^оС до плюс 50^оС;
окружающей среды от минус 40 ^оС до плюс 60 ^оС

Межповерочный интервал – 10 лет
Гарантийный срок эксплуатации 3 года
Средний срок службы – не менее 24 лет

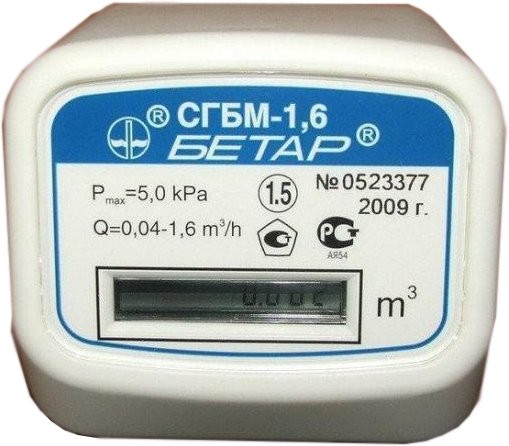

Счетчик газа бытовой СГБМ-1.6

Изготовитель: ООО ПКФ Бетар, г. Чистополь

Счетчик газа бытовой СГБМ-1.6 Бетар предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями. Основная нагрузка: 4-х конфорочные газовые плиты с духовкой. Счетчик газа бытовой СГБМ - 1.6 эксплуатируется при температуре окружающего воздуха от минус 10°С до 50°С, относительной влажности воздуха не более 95% при температуре 35°С.

Счетчик газа бытовой СГБМ - 1,6 Бетар имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра. Питание счетчика газа осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет с даты выпуска. В программном обеспечении счетчика газа встроена функция «календарь», защищающая его от несанкционированного отключения питания (запись на дисплее - дата отключения). Имеется возможность ввести температурную компенсацию. Имеется возможность дистанционного считывания показаний счетчика газа. При плановой поверке и ремонте не требует демонтажа присоединительного элемента. возможно любое направление газа (справа налево и слева направо).

Технические характеристики:

Температура эксплуатации: -10°С ... +40°С
Габаритные размеры: 70х77х79 мм
Класс точности: 1,5
Масса: 0,67 кг
Диапазон измерения от 0,04 м3/ч до 1,6 м3/ч
Срок службы: 12 лет
Межповерочный интервал: 12 лет
Комплектация: с комплектом монтажных частей
Максимальное рабочее давление: 5 кПа
Измеряемая среда: природный газ по ГОСТ 5542-87

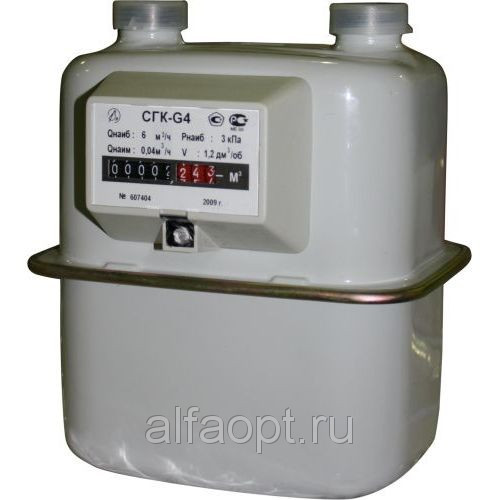

Cчетчики газа СГК G1,6, СГК G2,5, СГК G4

Изготовитель: ФГУП ВПО "Точмаш", г. Владимир.

Назначение: счетчики газа СГК G1,6, СГК G2,5, СГК G4 камерные бытовые предназначены для учета расхода неагрессивного неоднородного газообразного топлива на предприятиях ЖКХ, а также в квартирах и индивидуальных домах.
Гарантийный срок на счетчик газа СГК устанавливается 24 месяца со дня монтажа, но не более 36 месяцев со дня выпуска изделия.
При отсутствии в паспорте записи даты ввода в эксплуатацию время эксплуатации исчисляется с момента изготовления.

Корпус счетчика выполнен из листовой стали. Детали, контактирующие с газом, выполнены из газостойких материалов.

Укомплектован переходниками 3/4 или 1/2.

Параметры   G1,6   G2,5   G4
Номинальный расход   1,6   2,5   4
Максимальный расход   2,5   4   6
Минимальный расход   0,016   0,025   0,04
Относительная погрешность при расходе
От Q мин. до 0,1 Q ном.% не более   +/- 3
Свыше 0,1 Q ном. до Q макс. % не более   +/- 1,5
Максимальное рабочее давление, кПа    50
Температура окружающей среды    -20...+60
Масса, кг    2,5
Межповерочный интервал    10 лет
Межосевое расстояние, мм.    110,5
Габаритные размеры, см    224*194*172
Размеры резьбы штуцеров, дюйм    1/2, 3/4
